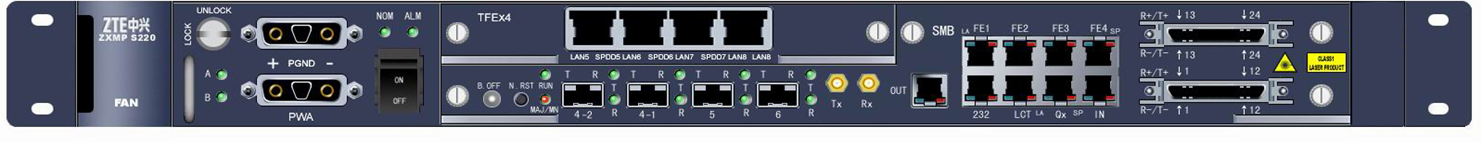

ZXMP S200开局调试指导

1.1.1 网元创建

         创建网元包括输入网元名称、网元标识（事先规划）、网元地址（事先规划）、系统类型（S200）、设备类型（S200）、网元类型（ADM）、速率等级等信息（STM-4或者STM-1）。S200创建网元的方法与创建其它类型的设备完全相同。
         按照设备实际情况插板，注意：
A、4#槽位的OL1光板的端口个数必须设置为2个；
B、根据实际情况，其ET1板2M端口可选8路和21路；
        配置正确的光连接，配置正确的时钟源，时钟源的配置遵循：
1、 最短路径原则，即到外时钟的路径最短；
2、 环上配置双向时钟源；
3、   “SSM字节”全部使用自定义方式一，如遇到与S320对接的时候，需要把该点和对接的S320在时钟配置的“兼容性”选项中对接的光板打勾。

1.1.2 网元初始化

        S200网元初始化可以分为以下几个步骤。
1：将NCP板置于download状态
        ²  将母板上的开关S3置于全ON状态，这时NCP的IP地址为192.192.192.11，把PC的网卡IP地址设为192.192.192.X（X不能为11），用网线连接PC上的网卡和设备上的网口
        ²  确认PC能ping通192.192.192.11

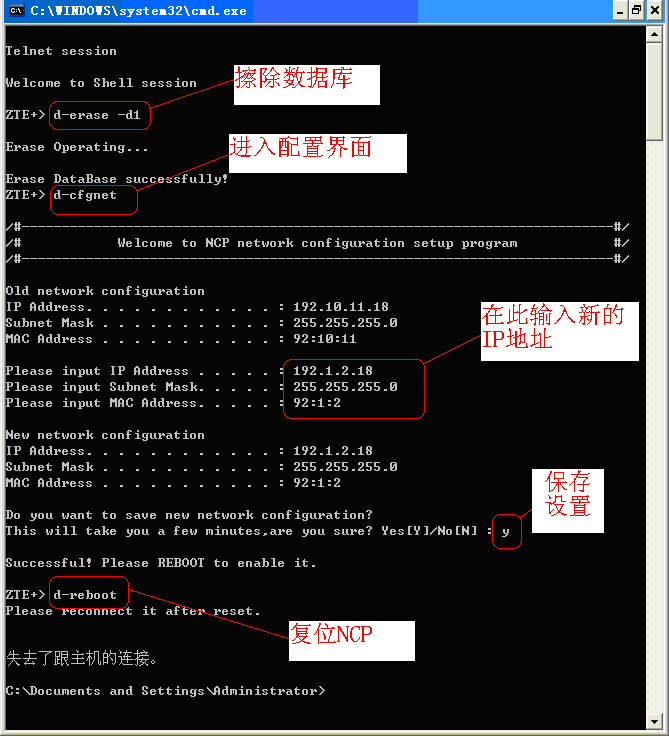

2:登录NCP板
        ²  telnet 192.192.192.11
3: 输入d-erase –d1 （目的是清除NCP原有的数据库），下发命令后，NCP会复位，需要等待几秒钟才能继续进行后续操作。
4: 待NCP重新工作起来后（出现Erase DataBase successfully!），输入d-cfgnet,进入登录界面，依次输入规划好的网元IP地址、掩码、MAC地址。
        注意：
²  在一个网络中所有NCP的MAC地址必须唯一，否则会造成不可预知的后果。假设网元I P地址为192.1.2.18，则NCP的MAC地址设置为92：1：2；
²  如果界面不止有这三项配置需修改时，则对除上述三项之外不输入任何数值，直接回车，保留原来配置。
5: 完成以上参数的设置后，系统会提示是否保存设置，所以如果要使设置的参数生效，必须输入“y”。输入“y”后，系统会提示复位NCP板，请输入“d-reboot”用于复位NCP板；

        NCP的网元初始化完成；
6:把NCP板上的S3开关都置于非全ON状态和非全OFF状态（要求第四位OFF，其余ON）；
7：把网管上的网元改为在线，用网线连到设备上的网口，待网管上的网元颜色变为绿色时，下载网元数据库。
        下载数据库的过程大约需要2～3分钟
8：将支路板的时隙配置到光板上，此时拔掉自环的2M头会有对应的LOS告警，以此检测2M头、线缆制做是否合格。出现问题则检查是有否虚焊、鸳鸯线等现象。无误后删除时隙。
9：检查所有光、电接口性能值
        1.  查询本站点端口，包括STM-1光口，E1、DS1、DS3、FE端口的性能状态。
        2.  查看步骤：在网管上，查询每块光口的当前15分钟性能值；查询每块业务单板的当前性能，注意配上时隙的端口性能是否正常；如果看到数值，请仔细观察，看是否增加，无增加，则该性能值没有。
        3.       通过准则：每块业务单板都无B1、B2、B3、V5、指针调整等性能值。
