ZXMP S325开局调试指导

 ZXMP S325开局调试指导

ZXMP S325开局调试指导

1.1.1 网元创建

离线创建网元包括输入网元名称、网元标识(事先规划)、网元地址(事先规划)、系统类型(S325)、设备类型(S325)、网元类型(ADM)、速率等级等信息(STM-4)。S325创建网元的方法与创建其它类型的设备完全相同。
按照设备实际情况插板,并配置正确的光连接。配置正确的时钟源。时钟源的配置遵循:
1、 最短路径原则,即到外时钟的路径最短;
2、 环上配置双向时钟源;
3、 “SSM字节”全部使用自定义方式一,如遇到与S320对接的时候,需要把该点和对接的S320在时钟配置的“兼容性”选项中对接的光板打勾。

1.1.2 网元初始化

S325网元初始化可以分为以下几个步骤。
4.2.1:NCP(NCA)板置于download状态
²  将NCP板上的开关S3置于全ON状态,这时NCP的IP地址为192.192.192.11,把PC的网卡IP地址设为192.192.192.X(X不能为11),用网线连接设备上的网口。
²  确认PC能ping通192.192.192.11

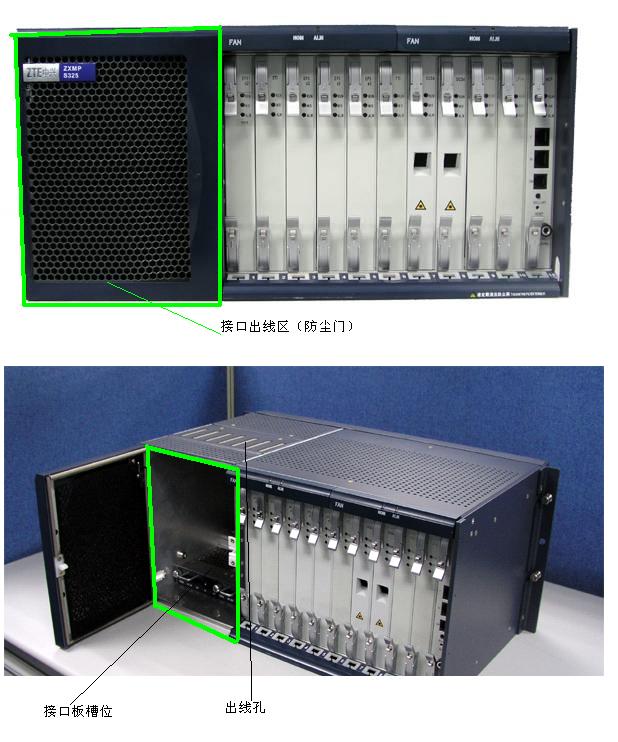

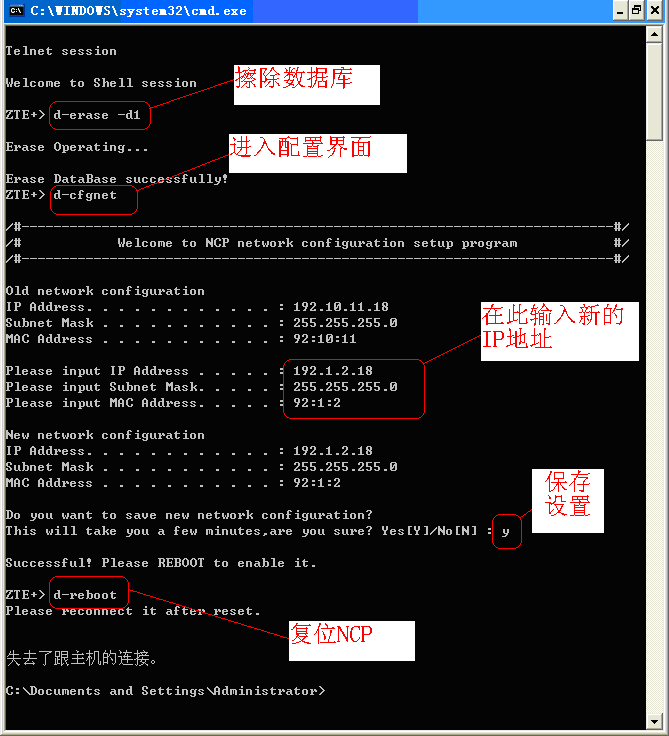

4.2.2:登录NCP板
²  telnet 192.192.192.11
4.2.3: 输入d-erase –d1 (或者a-clr-ncpdb),下发命令后,NCP会复位,需要等待几秒钟才能继续进行后续操作。
4.2.4: 待NCP重新工作起来后(出现Erase DataBase successfully!),输入d-cfgnet,进入登录界面,依次输入规划好的网元IP地址、掩码、MAC地址。
  注意:
²  在一个网络中所有NCP的MAC地址必须唯一,否则会造成不可预知的后果。假设网元I P地址为192.1.2.18,则NCP的MAC地址设置为92:1:2;
²  如果界面不止有这三项配置需修改时,则对除上述三项之外不输入任何数值,直接回车,保留原来配置。
4.2.5: 完成以上参数的设置后,系统会提示是否保存设置,所以如果要使设置的参数生效,必须输入“y。输入“y后,系统会提示复位NCP板,请输入“d-reboot”用于复位NCP板;

       NCP的网元初始化完成;
4.2.6:把NCP板上的S3开关都置于非全ON状态和非全OFF状态(要求第四位OFF,其余ON);
4.2.7:将网管上的设备设置为“在线”待网管上的网元颜色变为绿色时,下载网元数据库。
下载数据库的过程大约需要2~3分钟。
4.2.8:将支路板的时隙配置到光板上,此时拔掉自环的2M头会有对应的LOS告警,以此检测2M头、线缆制做是否合格。出现问题则检查是有否虚焊、鸳鸯线等现象。无误后删除时隙。
4.2.9:检查所有光、电接口性能值
1.  查询本站点端口,包括STM-1光口,E1、DS1、DS3、FE端口的性能状态。
2.  查看步骤:在网管上,查询每块光口的当前15分钟性能值;查询每块业务单板的                      当前性能,注意配上时隙的端口性能是否正常;如果看到数值,请仔细观察,看是否增加,无增加,则该性能值没有。
3.  通过准则:每块业务单板都无B1、B2、B3、V5、指针调整等性能值。

1.1.3  S325的1:N配置

     S325视现场情况可能需要做此配置,如有则参看下文。同时此设备配置方法与S385的1:N配置完全相同,可以参考S385的配置图示。
4.3.11:N保护配置
鉴于目前市场上主要采用的是E1 速率的TPS保护组,下面以E1速率为例介绍1:N保护的配置方法。
²  点击“设备管理”-“SDH管理”-“单板保护”
²  点击“新建”,设置TPS保护组ID,选择备用保护板(已经配置了时隙的单板不
能设置为备用保护板),点击“确定”
²  点击图中的“工作板”,在“候选单板”选项里面出现所有的除备用保护板之外的支路板。点击“工作板”,点击“候选单板”选项里面的某块单板,被选择的单板即属于这个TPS保护组(具体选择哪些支路板视现场情况而定)。
²  确认TPS保护组配置正确后,点击“应用”,TPS保护设置完毕!
²  关于TPS配置界面中的几个选项的说明:
Ø  “优先级”:不修改。
Ø  “等待恢复时间”:此处必须修改为3分钟。
4.3.21:N保护倒换测试
           在“维护”——“测试”——“单板保护”中对配置的1:N保护做强制倒换,查看倒换状态是否正常,无误后清除此倒换。注意,同一时刻只能设置一块单板处于强制倒换状态,需对所有单板进行此项测试。
