华为传输设备

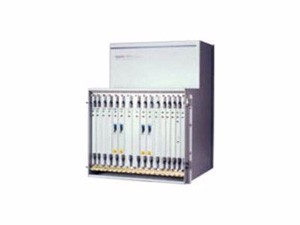

Optix Metro3000

发布时间:2022-12-28

产品简介

OptiX 2500+(Metro3000)设备是华为技术有限公司根据城域传输网的现状和未来发展趋势而推出的多业务传送平台MSTP(Multi-Service Transport Platform)设备。

产品详情

产品概述

OptiX 2500+(Metro3000)设备是华为技术有限公司根据城域传输网的现状和未来发展趋势而推出的多业务传送平台MSTP(Multi-Service Transport Platform)设备。

OptiX 2500+(Metro3000)作为华为技术有限公司OptiX Metro系列产品之一,主要用于数据通信网络中汇接层的业务汇聚;在骨干层业务量较小的网络应用中,采用OptiX 2500+(Metro3000)也可作为骨干层传输设备;在接入层大业务量的网络应用中,也可以采用OptiX 2500+(Metro3000)作为接入层传输设备。

该设备将SDH/ATM/以太网/DWDM技术融为一体;从而不但具有SDH设备灵活的组网和业务调度能力(MADM),而且通过对数据业务的二层处理,实现对ATM/以太网业务的接入、处理、传送和调度,在单台MSTP设备上实现话音、数据等多种业务的传输和处理。

此外OptiX 2500+(Metro3000)设备采用统一的用户带宽管理平台,可以实现对用户接入和传输带宽的有效管理;对ATM业务可以通过VP Ring技术实现带宽动态分配;对以太网业务可以通过虚拟局域网(VLAN)控制和二层交换技术,实现整个传输带宽的共享。OptiX 2500+(Metro3000)设备还可以通过采用内置式DWDM技术,以低成本方式扩展环路传输带宽。

产品特点

大容量、多速率、多协议的接入

Metro3000系统高阶交叉能力为128 ×128 VC4,低阶交叉能力为2016 ×2016 VC12,可按VC-12、VC-3或VC-4级别进行各端口间的业务交叉连接,单子架具有96个STM-1的接入能力。各种工作模式(REG/TM /ADM/MADM)及其任意组合,保证系统具有良好的兼容设计和扩容能力。对于数据业务系统可接入:以太网接口、ATM接口,并支持N*64k业务接 口,实现V.24/V.35/X.21等多种业务接入和汇聚,实现对小颗粒业务的接入和汇聚,对DDN网络的优化及基站监控信息的传送等方面为用户提供了更多的解决方案。

强大的MADM,灵活的组网和配置能力

Metro3000系统配置相当灵活,每个网元既可配置为单个的STM-4/STM-16 TM或ADM系统,也可配置为STM-1、STM-4、STM-16接口组合的MADM系统,可实现多系统间的交叉连接,并具有从TDM业务到数据业务平 滑过渡能力。系统采用大规模的交叉连接矩阵和鲁棒的软件设计,利用MADM环网自愈的功能提供快速可靠的网络保护,同时采用分布式调度,把原先业务的集中 调度功能改为由多个具有全交叉能力的MADM协同完成,降低网络结构的复杂度。设备满足多种网络拓扑,包括点对点、线形、环形、网孔形等复杂网络及大型网 络组网需要,也可作为城域网中边缘和接入层业务的汇聚和传输,实现对复杂网络各种综合业务的调配和路由保护。

多种超长距离传输方案

通过光纤放大器单元(OFA)可将系统的传输距离进一步拓展。光纤放大器单元包括功率放大器(BA)和前置放大器(PA)。

PDH接口的直接接入

OptiX 2500+(Metro3000)主子架可直接提供PDH接口,每个网元可接入504个E1、E1/T1、96个E3/T3或32个E4标准接口。此外还可以通过扩展子架提供更多的PDH接口。

OptiX 2500+(Metro3000)同时提供设备级别的保护和网络级别的保护。

设备级别的保护可通过支路、定时、交叉连接等单元的冗余热备份保护来实现。可对E1、T1、E3和T3等PDH处理板实现1:8的设备级保护,对STM-1 SDH电接口处理板实现多达1:7的设备级保护。在一个子架上,还可以支持E1/T1、E4/STM-1接口同时保护的多个TPS保护组(最多支持4个)。对于ATM/IMA处理板,提供设备级的1+1保护。对于异常的工作条件下(电源过压和欠压、工作温度过高)时,设备可以提供相应的保护措施。

网络级别的保护包括SDH层保护、ATM层保护和以太网层保护。

传送网网络管理系统OptiX iManager可对OptiX 2500+(Metro3000)组成的复杂网络进行集中操作、维护和管理(OAM),实现电路的配置和调度,保证网络安全运行。

常用配置

华为Metro3000常用配置:系统控制与通信板SCC及交叉、时钟处理板EXCS/XCS/XCL为必配功能板,华为Metro3000可选配单板有STM-16光接口板,如S16、S16A;STM-4光接口板,如SL4、SD4;STM-1光接口板,如SL1、SD1;STM-1电接口板,如SQE、SDE;E1/T1电接口板,如PD1、PQ1及E3/T3、155Mbit/s ATM处理板、以太网透传板等辅助功能板。

物理特性

OptiX 2500+(Metro3000)设备主要安装在ETSI 600mm机柜中。

机柜类型

机柜尺寸

机柜重量(kg)

ETS300 119标准的600mm深机柜

2600 mm(高)×600 mm(宽)×600 mm(深);

112.3

2200 mm(高)×600 mm(宽)×600 mm(深);

101

2000 mm(高)×600 mm(宽)×600 mm(深);

92
