产品概述

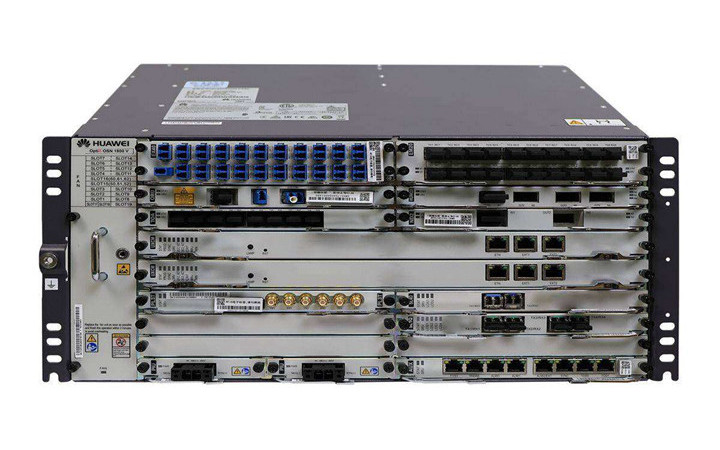

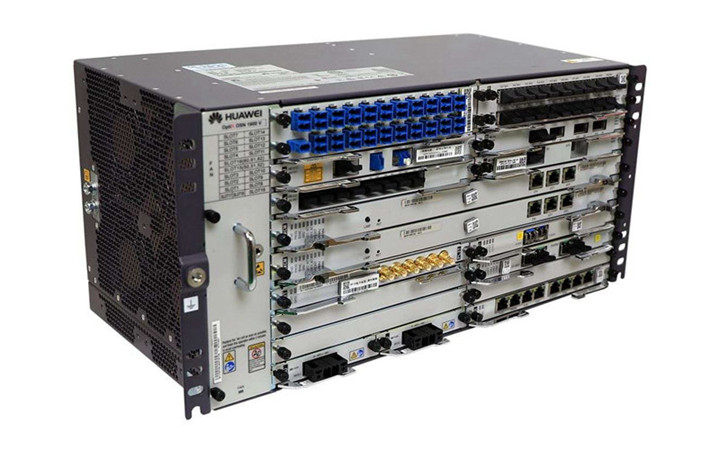

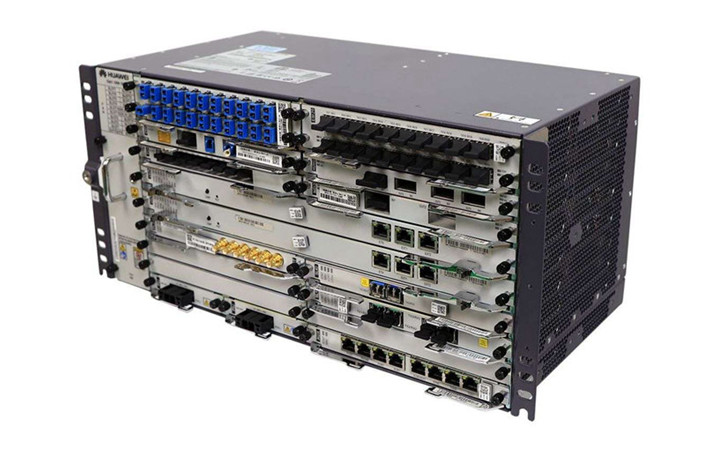

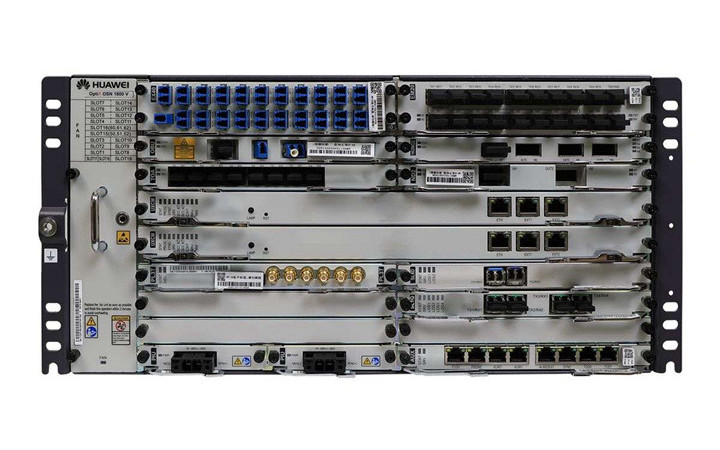

OptiX OSN1800V（简称OSN1800V）采用5U盒式设计，集成度高，槽位分布采用横插板结构，所有单板均在机盒正面插拔。具有较大的业务接入容量，能够实现电层信号业务汇聚节点的调度，增强网络灵活性。
产品特性
MS-OTN产品形态，支持任意业务接入，5U设备超高集成度
单子架支持最大1.4T OTN容量、800G分组容量、280G SDH高阶和40G SDH低阶容量，支持ODUk（k=0、1、2、2e、3、4、C2、flex）全颗粒业务交叉和复用(其中ODU3颗粒仅新Z系列交叉支持)，线路带宽利用率大大提升；支持统一线路单板，支持OTN/SDH/PKT不同业务平面调度后的业务无缝共享线路传输带宽；5U机盒支持最多15个业务槽位，超高集成度；定位城域边缘节点，满足业务接入&汇聚组网，支持1.5M～100G速率全业务统一传输。
绿色易维，功耗低，易布放
设备典型功耗低，绿色节能，降低客户OPEX；支持19英寸机柜和ETSI机柜，支持AC/DC供电，易布放，环境适用性强；符合ITU-T G.709建议的OTN带内管理。
优异的架构设计，可靠性高，数据无忧传送
提供多种网络级保护，全面保护业务；提供设备级保护：电源保护、风扇冗余、主控交叉时钟板1+1保护；内置PCM特性，实现ALL-IN-ONE解决方案，满足行业客户低速率业务接入的需求；减少不同类型设备的堆叠，简化网络层次；统一传送平台，易于网络扩展和演进；统一管理，故障定位简单。
产品规格
指标 | 描述 | |
外形尺寸（mm） | 442（宽）x 220（深）x 221（高）（不含挂耳） | |
重量（空机盒） | 8.0kg | |
安装方式 | 19英寸机柜 ETSI 300mm深机柜，例如A63B、N63B Mini Shelter机柜 | |
可插放业务板的槽位数 | 直流机盒：15 交流机盒：12 | |
光层交叉能力 | 1～9维ROADM | |
设备容量 | OTN | 800Gbit/s的OTN容量 |
分组 | 800Gbit/s的分组容量 | |
TDM | 280Gbit/s高阶容量，40Gbit/s低阶容量 | |
最大波数 | DWDM | 80波 |
CWDM | 8波 | |
支持的可插拔光/电模块 | 光模块：SFP/eSFP、XFP、SFP+、QSFP+、TXFP、CFP、CFP2、QSFP28 电模块：GE SFP、FE SFP、STM-1 SFP | |
网络拓扑 | 点到点、链形、星型、环形、环带链、环相交、环相切、Mesh组网 | |
网络级保护（OTN） | 客户侧1+1保护、板内1+1保护、ODUk SNCP、光线路保护 | |
网络级保护（分组） | Tunnel APS、PW APS/FPS、MC-PW APS、MC-LAG、LPT | |
网络级保护（TDM） | SDH保护：SNCP、线性复用段保护、环形复用段保护、TPS EoS保护：LAG、DLAG、LCAS、LPT、STP/RSTP PCM保护：E1 SNCP、64K SNCP、无损保护倒换 | |
设备级保护 | 交叉、主控、时钟单元备份 电源备份 风扇冗余 | |
光功率管理 | ALS、AGC、OPA、IPA | |
ASON | OTN网络：电层ASON和光层ASON(仅Z系列交叉支持) | |
标准工作电压 | 直流电源输入 标准工作电压：-48V至-60V 工作电压范围：-40V至-72V 交流电源输入 标准工作电压：100V AC至 120V AC；200V AC至 240V AC | |
设备运行环境 | 子架温度 | 长期：-5℃～50℃ 短期a：-10℃～55℃ |
子架相对湿度 | 长期：5%～85% 短期：5%～95% | |
ETSI标准 | ETSI Class 3.1 说明： ETSI标准是针对机房的温度和湿度标准。 | |
