产品概述

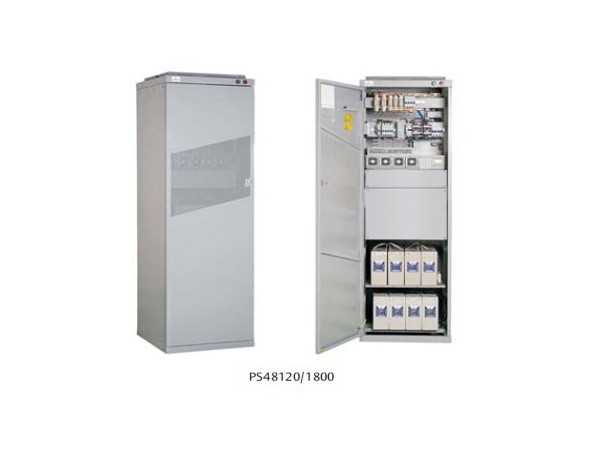

PS48120/1800电源系统是艾默生网络能源集多年开发和网上运行经验，采用DSP技术，为满足通信网络需求而设计的高可靠、高功率密度、高性能全数字化通信电源系统。

该系统提供了优秀的性能，比如智能电池监控，远程监控及电池保护等功能，配备了一体化的交直流配电柜，并可选配1~3组蓄电池。可选配DPC48-3模块，提供6V,12V,24V电源供用户使用。PS48120/1800电源系统适用于接入、传输、铁路小站、无线基站等通信网络。

产品特点

全正面操作维护，适应中国国情
超宽的输入电压范围(85Vac~300Vac)，电网适应能力强
整流模块工作环境温度范围高(-40~70 ℃)，环境适应能力强
整流模块采用全数字DSP控制技术，功率密度高
整流模块采用全面软开关技术，额定效率高达91%以上
符合UL, CE, NEBS等多种国内外标准，适用于居民区环境
交流侧、直流侧、信号端全方位的防雷设计
完善的蓄电池管理功能，提高电池使用寿命
完善的故障保护，故障告警功能
可记录200条历史告警记录，可记录10组电池测试数据
无损伤热插拔，在线维护，方便快捷

交流配电

参数 技术指标 说明
供电方式 单相三线
输入电压 85V-300Vac，两路手动切换 (X1型)
125V-285Vac，两路自动切换 (X2型)
输入空开 2*63A/2P
输出空开 1*16A/1P X2型(X1型无)

直流配电

参数 技术指标 说明
额定电压 -42~-58Vdc
负载总容量 100A
电池熔丝 100A*2
输出分路 共7路
1*63A/1P, 2*32A/1P, 1*10A/1 空开
1*100ANT00,1*50ANT00,1*6ANT00 熔丝

整流模块：R48-1800A

输入电压：85~300Vac(85~176Vac降功率输出）
输入电网频率：45~65Hz
功率因数：≧0.99

输出直流电压：-42~-58V
输出电流：0~33A
额定效率：≧91%
最大输出功率：1740W

45 ℃满功率输出
55 ℃1450W输出
65 ℃1160W输出
监控模块M500D:
监控单元能对系统故障进行声光报警，同时能上报到后台主机
历史告警记录存储200条，并具有按键操作记录功能
有8路辅助告警继电器输出
告警声音、时间可控
自动均浮充；智能充电限流管理；负载下电；电池保护；放电测试；10组电池测试记录
电池放电测试；定时放电、恒流放电、短时放电电池异常检测
整流模块开关机；整理模块限流、调压；电池组均充/浮充/测试转换；负载下电；电池保护远程接口
RS232,MODEM（可选），Internet接入（可选）

DC/DC变换器DPC48-3
输入电压范围 43VDC~60VDC
输出电压标称值 24V、12V、6V
输出电压范围 22~28.5V、11~14.2V、5.5~7.1V
输出额定功率 6V 12V 24V
0W 0W 0W
30W 100W 100W
60W 200W 200W

注意：1、三种电压类型可任意组合 2、每种电压类型只能选一种功率

机械参数

部件 外形尺寸高*宽*深(mm) 重量
监控模块 87*85*287 0.8kg
整流模块 87.9*85.3*272 2.0kg
机柜 2000*600*600 ≦110kg(X1型)
2000*600*600 ≦120kg(X2型)
